Radiální sférická kluzná ložiska: Řešení samonaklápěcích ložisek pro náročné aplikace

V mnoha mechanických systémech nefungují hřídele a spojovací komponenty vždy v dokonalém vyrovnání. Malé chyby při instalaci, strukturální deformace nebo měnící se zatížení mohou způsobit dodatečné namáhání běžných ložisek.

Toto je místoRadiální kloubová kluzná ložiskastát se cenným. Na rozdíl od konvenčních valivých ložisek, která se spoléhají na kuličky nebo válečky, kloubová kluzná ložiska používají strukturu kluzného kontaktu, která umožňuje úhlový pohyb a zároveň podporuje radiální zatížení.

Od stavebních strojů a automobilových systémů po průmyslová zařízení a automatizační zařízení pomáhají tato ložiska zlepšit mechanickou flexibilitu, snížit koncentraci napětí a udržovat stabilní provoz v náročných podmínkách.

Co jsou radiální sférická kluzná ložiska?

Radiální sférické kluzné ložisko je typ kluzného ložiska určeného hlavně k podpoře radiálních zatížení a zároveň umožňuje rotační pohyb a úhlové vychýlení mezi připojenými součástmi.

Základní struktura se obvykle skládá z:

Vnější kroužek s kulovým vnitřním povrchem

Vnitřní kroužek s kulovým vnějším povrchem

Kluzná kontaktní plocha mezi dvěma kroužky

Kulová konstrukce umožňuje naklonění vnitřního kroužku uvnitř vnějšího kroužku, díky čemuž je ložisko vhodné pro aplikace, kde může docházet ke změnám souososti.

Jak fungují kloubová kluzná ložiska?

Na rozdíl od kuličkových ložisek nevyužívají soudečková kluzná ložiska valivá tělesa.

Jejich činnost závisí na posuvném pohybu mezi dvěma zakřivenými plochami.

Když se hřídel pohybuje:

Vnitřní kroužek se otáčí nebo naklání uvnitř vnějšího kroužku.

Kulová kontaktní plocha roznáší zatížení.

Ložisko kompenzuje úhlovou nesouosost.

Tato konstrukce zajišťuje plynulý pohyb, i když připojené komponenty nejsou dokonale vyrovnány.

Proč se radiální kloubová kluzná ložiska liší od tradičních ložisek?

Tradiční valivá ložiska jsou vynikající pro vysokorychlostní rotaci, ale mají omezení, pokud jde o:

Nesouosost

Oscilační pohyb

Těžká rázová zatížení

Omezený prostor pro instalaci

Kloubová ložiska jsou navržena pro situace, kde je flexibilita a nosnost důležitější než extrémně vysoké otáčky.

Proč kloubová kluzná ložiska vždy nepotřebují valivé prvky?

Mnoho lidí spojuje ložiska s ocelovými kuličkami nebo válečky. Kluzná ložiska však existují mnohem déle než moderní valivá ložiska.

Důvod, proč jsou dnes kloubová ložiska stále široce používána, je jednoduchý:

V některých aplikacích je řízený posuv spolehlivější než válcování.

Například:

Hydraulické válce

Závěsné systémy

Spoje stavebních zařízení

U těchto systémů často dochází k opakovanému kývavému pohybu spíše než k nepřetržité rotaci. Valivá tělesa nemusí být vždy nejlepším řešením, protože úhel pohybu je omezený a zatížení může být velmi vysoké.

Hlavní typy radiálních kloubových ložisek

1. Kloubová kloubová ložiska ocel na ocel

Tento tradiční design využívá ocelové kontaktní plochy.

výhody:

Vysoká nosnost

Vhodné pro náročné aplikace

Vydrží rázové zatížení

Typické aplikace:

Stavební stroje

Zemědělská technika

Průmyslové mechanismy

Obvykle je však nutné pravidelné mazání.

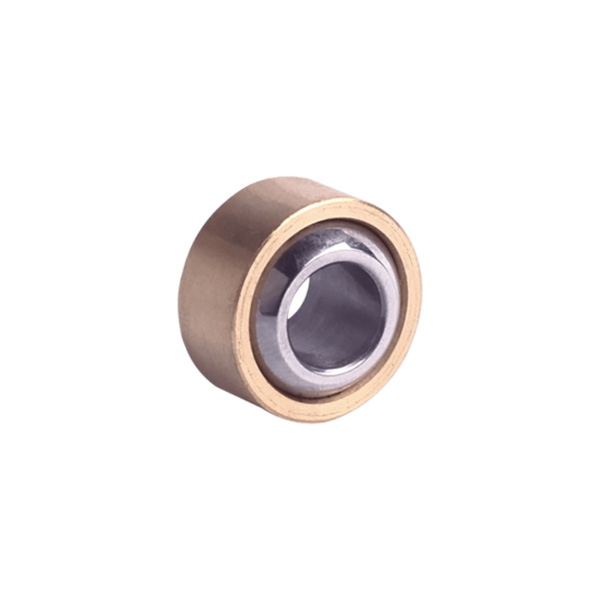

2. Bezúdržbová kloubová ložiska

Tato ložiska používají speciální kluzné materiály, jako jsou:

Kompozitní vrstvy PTFE

Materiály vyztužené vlákny

Samomazné vložky

výhody:

Snížená údržba

Není nutné časté mazání

Vhodné pro čistší provozní prostředí

3. Kloubová ložiska typu s ojnicí

Ty kombinují kulové kluzné ložisko se závitovým pouzdrem.

Běžné aplikace:

Řídící systémy

Mechanismy řízení

Nastavitelné spojky

Klíčové výkonové charakteristiky

Vysoká nosnost

Vzhledem k tomu, že kontaktní plocha je větší než u mnoha konstrukcí valivých ložisek, dokáží soudečková kluzná ložiska zvládnout velké radiální síly.

Často se používají tam, kde zařízení zažívá:

Silný tlak

Šokové zatížení

Opakovaný pohyb

Schopnost samočinného vyrovnání

Jednou z největších výhod je schopnost kompenzovat úhlovou nesouosost.

To pomáhá snížit:

Nerovnoměrné zatížení

Okrajové napětí

Předčasné opotřebení

Vhodné pro oscilační pohyb

Mnoho strojů nevyžaduje neustálé otáčení.

Příklady:

Hydraulické válce pohybující se tam a zpět

Robotické klouby

Komponenty odpružení

Kloubová ložiska fungují v těchto situacích dobře.

Běžné aplikace radiálních soudečkových kluzných ložisek

Stavební stroje

Používá se v:

Bagry

Jeřáby

Nakladače

Zařízení pro zemní práce

Tyto stroje generují velké síly a časté pohyby kloubů.

Automobilové systémy

Aplikace zahrnují:

Závěsné systémy

Komponenty řízení

Propojovací mechanismy

Průmyslová zařízení

Běžně se vyskytuje v:

Hydraulické systémy

Lisovací stroje

Automatizační zařízení

Těžké mechanické sestavy

Letecké a obranné vybavení

Vysoce výkonné verze se používají tam, kde je důležitá spolehlivost a kontrola hmotnosti.

Výběr materiálu pro kloubová kluzná ložiska

Různé aplikace vyžadují různé materiály.

Výběr materiálu ovlivňuje:

Odolnost proti opotřebení

Odolnost proti korozi

Nosnost

Životnost

Faktory ovlivňující životnost ložisek

Podmínky zatížení

Nadměrné zatížení může urychlit opotřebení.

Mezi důležité faktory patří:

Statické zatížení

Dynamické zatížení

Síla nárazu

Mazání

U mazaných ložisek ocel na ocel je nezbytné správné mazání.

Pomáhá:

Snižte tření

Zabraňte poškození povrchu

Prodlužte provozní životnost

Provozní prostředí

Podmínky prostředí, jako jsou:

Prach

Vlhkost

Teplota

Chemická expozice

může ovlivnit výkon ložiska.

Tipy na údržbu

Zkontrolujte nadměrnou vůli

Zvýšený pohyb nebo vůlí může naznačovat vnitřní opotřebení.

Udržujte správné mazání

U mazaných provedení dodržujte vhodné intervaly mazání.

Zkontrolujte součásti připojení

Vzhledem k tomu, že kloubová ložiska jsou často instalována v kloubech, je třeba zkontrolovat také okolní součásti, zda nejsou opotřebené.
