Konce tyčí: Průvodce hloubkou od výběru po instalaci

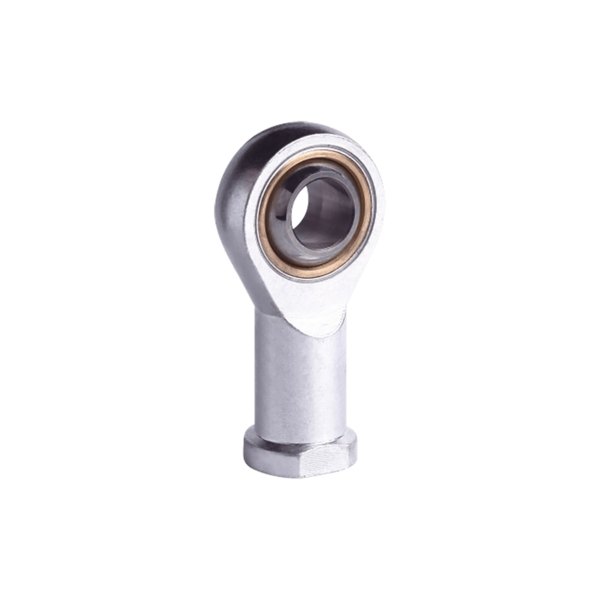

Konce tyčí(také známé jako Heimovy spoje nebo spojky růží) jsou běžné mechanické spojovací součásti, které se nacházejí v závěsech závodních vozů, řídicích systémech letadel, průmyslové automatizaci a dokonce i zemědělských strojích. Jejich hlavní výhoda spočívá v konstrukci kulového kluzného ložiska, které umožňuje úhlové vychýlení při přenášení zatížení, v kombinaci s tělesem se závitem pro nastavení délky.

Tato zdánlivě jednoduchá součást však skrývá mnoho úskalí při výběru, instalaci a používání. Mnoho poruch není způsobeno vadami produktu, ale spíše tím, že díl byl použit v nesprávné aplikaci nebo nesprávně nainstalován. Tento článek se zabývá inženýrskými postupy nezbytnými pro správný výběr a použití ložisek ojnice.

1. Výběr: Základ výkonu a dlouhověkosti

Výběr ložiska na konci tyče je mnohem složitější než pouhé „vybírání jednoho podle velikosti“. Potřebujete komplexně vyhodnotit zatížení, typ pohybu, prostředí, požadavky na údržbu a další.

1.1 Materiál a pevnost: Kompromisy pro kritické aplikace

Mezi běžné materiály konců tyče patří měkká ocel, hliníková slitina, nerezová ocel a chromolytová ocel. Každý nabízí zřetelné kompromisy v pevnosti, hmotnosti a odolnosti proti korozi.

Chromoly Steel (např. 4130): Pro kritické aplikace, jako jsou závěsy závodních vozů a řídicí systémy letadel, je chromoly ocel obvykle první volbou. Nabízí vynikající pevnost a odolnost proti únavě, díky čemuž je schopen zvládnout vysoké zatížení a cyklické namáhání.
Hliníková slitina (např. 7075-T6): Její primární výhodou je úspora hmotnosti. Jeho nosnost je však srovnatelná s měkkou ocelí a má špatné charakteristiky prodloužení. Při vysokém zatížení má tendenci se spíše lámat než ohýbat, takže není vhodný pro primární nosné aplikace.
Nerezová ocel: Nabízí dobrou odolnost proti korozi, ale pevnost se výrazně liší podle třídy. V korozivním prostředí, kde je pevnost rozhodující, se možná budete muset rozhodnout pro chromolyovou ocel s ochranným povlakem.
Měkká ocel: Levná, ale má omezenou pevnost. Nedoporučuje se pro žádnou konstrukčně významnou nosnou součást.

1.2 Konstrukce mazání: Samomazné vs. Vyžaduje údržbu

Způsob mazání přímo určuje cyklus údržby a životnost produktu.

• Typ s PTFE (teflonovou) vložkou (samomazací): Obsahuje PTFE látkovou vložku mezi kuličkou a pouzdrem. Jedná se o samomazné bezúdržbové provedení. Mezi klíčové výhody patří: žádné mazání (což také zabraňuje přitahování nečistot, prodlužuje životnost), téměř nulová vnitřní vůle (nulová vůle pro vyšší přesnost) a konzistentní vylamovací moment. Odborníci z Aurora Bearing poznamenávají, že konce tyčí kov na kov mají ze své podstaty vůli, která se zvyšuje s opotřebením, zatímco PTFE vložky eliminují počáteční vůli pro konzistentnější dlouhodobý výkon. V letectví se musíte striktně řídit originálním číslem dílu výrobce. Nahrazení alternativ může způsobit, že "točivý moment odtržení" překročí specifikace, což může vést k zablokování a zaseknutí řídicího systému.

• Typ kov na kov (vyžaduje mazání): Třecí páry ocel/ocel nebo ocel/bronz vyžadují pravidelné mazání. Jsou vhodné pro aplikace zahrnující střídavé zatížení, střední úhly oscilace a střední rychlosti posuvu.

1.3 Typ zatížení a pohybu

Různé aplikace vyžadují zcela odlišné vlastnosti konce tyče.

• Vysokorychlostní rotace + mírné zatížení: Upřednostněte konce tyčí s kuličkovými nebo válečkovými ložisky pro hladký rotační pohyb.

• Nízkorychlostní, vysoké zatížení: Ideální jsou kloubové hlavy s kluzným ložiskem (kluzné), schopné odolat vysokému statickému namáhání.

• Oscilační pohyb (small-Angle Swivel): Vhodné jsou oba typy s PTFE výstelkou i kov na kov posuvné. Všimněte si, že PTFE obložení mají omezenou kapacitu rozptylu tepla při vysokofrekvenčních oscilacích – konkrétní limity najdete v údajích výrobce.

2. Instalace: Běžné chyby, které mohou být fatální

Správná instalace je zásadní pro dosažení výkonu a zabránění předčasnému selhání. Nesprávná instalace nutí konec tyče odolávat ohybovým momentům, pro které nikdy nebyl navržen.

2.1 Vyhněte se zatížení v ohybu

Ložiska na konci tyče jsou navržena tak, aby nesla čistě tahové nebo kompresní zatížení. Při správném konstrukčním návrhu se musíte aktivně vyvarovat jejich zatížení v ohybu.

Classic Error Case: V provedení s dvojitým lichoběžníkovým zavěšením, spojující tlačnou tyč s koncem tyče na spodním rameni nápravy (LCA). Při brzdění prochází brzdný moment spodním ramenem a působí masivním ohybovým momentem na konec tyče – to není zamýšlený případ zatížení. Správnou praxí je namontovat tlačnou tyč na sloupek/vřeteno.
Sečteno a podtrženo: I když některé mohou mít konce tyčí příliš velké, aby vydržely ohybové zatížení, je to v rozporu se zásadami zdravého inženýrství. Odstraněním ohybového zatížení můžete použít menší a lehčí konce tyčí, čímž dosáhnete optimalizace výkonu i hmotnosti.

2.2 Minimální délka záběru závitu

U konců závitových tyčí (vnější i vnitřní závity) zajistěte absolutní minimální délku záběru závitu – pokud tak neučiníte, povede to ke stržení závitu nebo prasknutí v místě připojení.

• Metoda děrování: Mnoho tlačných tyčí má otvor ve vzdálenosti 1 až 1,5 násobku průměru závitu od čela tyče. Například u závitu 1/4-28 je otvor 1/4 palce od čela. Po instalaci musí být tento otvor zcela zakryt (hloubka zašroubování musí přesahovat tento bod), aby bylo spojení považováno za bezpečné.

• Praktická kontrola: Pokud není možné vizuální potvrzení, použijte k prozkoumání otvoru pro svědka 0,020palcový bezpečnostní drát. Pokud drát prochází, ukazuje to na nedostatečné zapojení závitu – to je absolutně nepřijatelné.

• 2.3 Uzamčení a držení

• Kontrolní matice / Pojistná matice: Jakýkoli konec tyče nastavený do konečné polohy musí být zajištěn pojistnou maticí a označen proužkovou barvou.

• Capture Washer: Ve vysoce rizikových aplikacích, jako jsou letadla nebo závodní auta, zvažte instalaci podložky s velkým průměrem (např. AN970) na jednu stranu konce tyče. Pokud pouzdro na konci tyče praskne a ložisko unikne, může tato záchytná podložka stále udržet ložisko v jeho montážním bodě, čímž zachová základní integritu řídicího propojení a zabrání katastrofickému selhání.

3. Údržba a kontrola

Pokud není koncovka tyče speciálně navržena jako „bezúdržbová“, je pravidelná kontrola jediným způsobem, jak zajistit bezpečnost a spolehlivost.

• Kontrola hry: Nejintuitivnější kontrolou je cit pro "nedbalost" mezi míčkem a pouzdrem. U odpružení závodních vozů, zejména předních konců tyčí na čtyřčlánkové nebo žebřinové sestavě, která vydrží velké zatížení, pravidelně kontrolujte abnormální vůli nebo váznutí.

• Kontrola povrchu: U konců tyčí kov na kov, pokud povrch koule vykazuje změnu barvy (zhnědnutí, zčernání), drsnost nebo zadření, znamená to, že došlo k mikrosvaru – je nutná okamžitá výměna.

• Kontrola pružnosti: Ručně otočte konec tyče, abyste zjistili jakékoli "body přilepení" nebo abnormální zvýšení odporu (kroutící moment překračující limity). Toto je červený indikátor v leteckých aplikacích.

Konec tyčeložiska jsou "klouby", které spojují mechanické konstrukce. Úspěšná aplikace začíná výběrem správného materiálu a typu mazání, je úspěšná díky návrhům instalace, které zabraňují namáhání ohybem, a je zajištěna přísnou kontrolou záběru závitu a vnitřní vůle. Ať už stavíte závodní auto nebo průmyslový stroj, respektování těchto konstrukčních principů učiní tyto malé součástky spolehlivými základními kameny vašeho návrhu – nikoli skrytými zdroji poruch.
