Čím jsou bezúdržbové kloubové hlavy SA-PK vynikají mezi celosvětovými produkty pro ložiska?
Abstraktní
Komponenty průmyslové převodovky určují celkovou stabilitu a náklady na údržbu kompletního mechanického zařízení aBezúdržbové táhla SA-PKza poslední desetiletí postupně nahradily tradiční mazané konce tyčí ve většině průmyslových scénářů s velkým zatížením. Tento obsah systematicky porovnává konstrukční návrh, konfiguraci surovin, výkon při zatížení a praktické aplikační hranice běžných produktů s tyčovými koncovkami v celé Evropě, Asii a Severní Americe se zaměřením na hlavní konkurenční výhody této klasické samomazné řady, třídění standardních rozměrových parametrů, přizpůsobená schémata transformace a běžné návrhy řešení problémů pro inženýry nákupu zařízení a mechanické konstruktéry. Také řeší různá pravidla přizpůsobení závitů, včetně jemného stoupání a transformace levého závitu, a poskytuje měřitelná referenční data pro výběr modelu v automatizačních zařízeních, strojírenských vozidlech a zemědělských strojích.
Obsah
- 1. Základní strukturální inovace za prémiovými samomaznými ložisky na konci tyče
- 2. Technické specifikace přizpůsobení surovin a povrchové úpravy
- 3. Kompletní tabulka standardních rozměrů a parametrů zatížení řady SA-PK
- 4. Pravidla přizpůsobení vlákna: Vysvětlení verze FG pro levou stranu, Fine Pitch
- 5. Hlavní scénáře průmyslové aplikace a praktické tipy pro instalaci
- 6. Často kladené otázky od globálních nákupčích strojů (modul FAQ)
- 7. Poradenství při výběru dodavatele a návrhy referenčních návrhů pro finální nákup
1. Základní strukturální inovace za prémiovými samomaznými ložisky na konci tyče

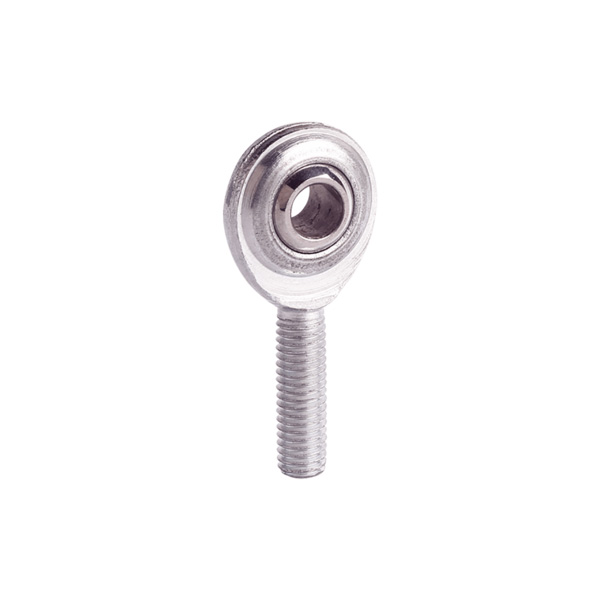

Pro strojní inženýry, kteří hledají díly převodovky, které šetří náklady na globálních výrobních trzích,Bezúdržbové táhla SA-PKse vždy stává upřednostňovanou možností při modernizaci tradičních sestav na konci tyče závislých na mazání, protože její jedinečná integrovaná lisovací struktura zásadně mění logiku montáže konvenčních ložisek s dělenými hlavami. Většina tradičních konců tyčí s vnějším závitem používá dělenou sestavu vnějšího kroužku, což vede k volnému uložení po dlouhodobém střídavém zatížení, což má za následek zvýšenou vnitřní vůli a zrychlené předčasné otěru kulového kontaktního povrchu během 800 až 1200 pracovních hodin v prostředí se silnými vibracemi. Naproti tomu základní konstrukční návrh této řady upouští od výrobního procesu děleného vnějšího kroužku a využívá technologii jednodílného lisování za studena k těsnému obalení vnějšího pouzdra kolem vnitřního kulového kroužku, čímž tvoří neoddělitelný celek mezi skořepinou a součástí vnitřní koule, což účinně eliminuje skryté nebezpečí volné konstrukční vůle způsobené dlouhodobým střídavým tahovým a kompresním zatížením.
1.1 Vestavěné samomazné jádro z kompozitního PTFE
Samomazné jádro pochází z kompozitního obložení PTFE, které je rovnoměrně nalepeno na vnitřním povrchu vnějšího kroužku a nahrazuje tradiční konstrukci drážky pro ukládání tuku, kterou vyžadují běžné konce tyčí. Konvenční otevřené konce tyčí vyžadují pravidelné plnění mazivem každých 200 až 300 pracovních hodin, aby se snížilo sférické tření; časté odstávky kvůli mazání nejen snižují efektivní provozní rychlost zařízení, ale také přináší další náklady na pracovní sílu pro týmy údržby v továrnách, zejména u rozsáhlých automatizovaných výrobních linek běžících nepřetržitě 24 hodin denně. Zapuštěná kompozitní vrstva PTFE zajišťuje pevné mazání od spuštění součásti až po servisní vyřazení, přičemž tuhé mazivo se pomalu odděluje od kompozitního substrátu pod nepřetržitým kluzným třením a vytváří stabilní olejový film mezi ocelovou kuličkou a vnějším obložením, takže během celého servisního cyklu ložiskových dílů není potřeba žádné dodatečné mazivo ani pravidelná údržba.
1.2 Optimalizovaná struktura sestavy pro snížení chybovosti zařízení
Další konstrukční výhoda spočívá ve zjednodušené konstrukci instalace a demontáže optimalizované pro montážní práce na místě. Standardní konfigurace s vnějším závitem přímo odpovídá standardním otvorům metrických závitů na spojovací tyči, bez dalšího mezilehlého konektoru nebo přechodového pouzdra potřebného pro instalaci. Takové konstrukční zjednodušení pomáhá konstruktérům mechaniky snížit celkové množství pomocných spojovacích prvků v převodovém mechanismu, čímž se dále snižuje celkový počet poruchových bodů zařízení a pozdější tlak při skladování náhradních dílů pro oddělení poprodejní údržby. Statistiky globálních institucí zabývajících se výzkumem ložisek naznačují, že zařízení vybavená integrovanými lisovanými samomaznými konci tyčí může snížit pravděpodobnost mechanického selhání kloubových spojů o více než 38 % ve srovnání s modely používajícími běžná ložiska s dělenými čepy, zejména u venkovních stavebních strojů vystavených celoročnímu prachu, bahnité vodě a změnám teplot.
1.3 Možnosti duálního zpracování pro diverzifikované požadavky na zatížení
Kromě základní konstrukce lisovacího pouzdra mohou výrobci přepínat mezi zpracováním výkovku a zpracováním přesného soustružení podle požadavků zákazníka na pracovní zatížení. Kovací pouzdro se vyznačuje lepší celkovou strukturní hustotou a odolností proti nárazu, použitelné pro těžké strojírenské stroje a důlní zařízení; přesně soustružené pouzdro má vyšší přesnost rozměrové tolerance, vhodné pro malá přesná automatizační testovací zařízení a lékařské inteligentní klouby mechanického ramene. Toto duální volitelné schéma zpracování polotovaru rozšiřuje rozsah použitelných zátěží produktu od lehkého mikrozátěže až po těžké průmyslové zatížení a pokrývá různorodé přizpůsobené požadavky z různých navazujících průmyslových odvětví po celém světě.
2. Technické specifikace přizpůsobení surovin a povrchové úpravy
Výběr surovin přímo určuje odolnost proti opotřebení, odolnost proti korozi a mez konečného zatížení produktů ložisek na čepu a kvalifikovaní dodavatelé nakonfigurují diferencovaná řešení surovin na základě skutečného servisního prostředí zákazníka, včetně standardní verze z uhlíkové oceli a antikorozní verze z nerezové oceli jako dvou hlavních klasifikací materiálů na globálním trhu. Standardní pouzdro průmyslové verze využívá jako základní materiál středně uhlíkovou ocel 45# po celkovém kování za tepla nebo přesném soustružení, po kterém následuje povrchová úprava zinkováním; zinkový povlak může izolovat vzduch, vlhkost a slabou kyselou kapalinu v konvenčním pracovním prostředí, aby se zabránilo rychlé korozi vnějšího pláště během dlouhodobého skladování a provozu v terénu.
2.1 Standard klasifikace základních surovin
Vnitřní kulová ocelová kulička používá jako standardní surovinu ložiskovou ocel GCr15, nejrozšířenější ložiskovou ocel v globálním průmyslu výroby kluzných ložisek se stabilní metalurgickou strukturou a vynikající odolností v tlaku po přesném kalení a tepelném zpracování popouštění. Podle přizpůsobených požadavků zámořských zákazníků si ocelová koule může vybrat povrchové plavidlo s tvrdým chromováním, aby se zvýšila tvrdost povrchu a antikorozní výkon, nebo upgrade na kouli z nerezové oceli 440C pro oceánská zařízení pracující v pobřežním prostředí s vysokou solnou mlhou. Pro speciální zařízení pro zpracování potravin a farmaceutickou výrobu s přísnými požadavky na sanitaci lze celou sestavu ložisek plně upgradovat na třídy nerezové oceli včetně 304, 303 nebo 316 po povrchové pasivaci nahrazující zinkování, aby byla splněna potravinářská antikorozní a neznečišťující výrobní norma.
2.2 PTFE kompozitní materiál výstelky Výhoda
Jádro samomazného PTFE kompozitního obložení je složeno z polytetrafluoretylenu a kovového prášku pomocí vysokoteplotní válcovací kompozitní technologie, pevně připojené k vnitřní stěně vnějšího pouzdra, aniž by se odlupovalo při opakovaném tření. Kompozitní materiál, na rozdíl od jednovrstvého tenkého filmu PTFE, který snadno vypadává při vysokém zatížení, kombinuje vysokou odolnost kovové základny v tlaku a ultranízký koeficient tření PTFE, vyrovnává nosnost a současně samomazný výkon. Údaje z laboratorních testů opotřebení ukazují, že konce tyčí s kompozitní výstelkou z PTFE udržují stabilní koeficient tření pod 0,12 za podmínek nepřetržitého vratného kývání, což je mnohem lepší než tradiční pouzdro na bázi mědi obsahující olej s koeficientem tření kolísajícím nad 0,25 po vyčerpání oleje.
- Standardní konfigurace: Pouzdro-45# uhlíková ocel + zinkování; Kuličková ložisková ocel GCr15; Výstelka - ocelový kompozit PTFE
- Antikorozní varianta 1: Pouzdro-304/303/316 nerezová ocel + pasivace; Kulička-440C nerezová ocel
- Možnost vylepšení vysoké tvrdosti: Kulička GCr15 s tvrdým chromováním pro pracovní podmínky s těžkými nárazy
Jako profesionální globální dodavatel produktů této řadyNingbo Dongzhou Transmission Co., Ltdpřísně provádí úplnou kontrolu vstupních surovin před výrobou, provádí test tvrdosti, detekci tloušťky povlaku a kontrolu metalografické struktury pro každou šarži ocelových surovin, aby se odstranila nekvalifikovaná surovina vstupující do výrobní linky a zabránilo se problémům s kvalitou šarží hotových ložisek. Všechny procesy povrchové úpravy jsou dokončeny ve vlastní galvanické dílně, která dokáže flexibilně upravit tloušťku povlaku a parametry pasivace podle různých regionálních průmyslových standardů z trhů EU, USA a jihovýchodní Asie.
3. Kompletní tabulka standardních rozměrů a parametrů zatížení řady SA-PK
Všechny specifikace této produktové řady se řídí jednotným standardem metrických rozměrů, pokrývají malé mikrospecifikace SA5PK až po velké varianty s jemným závitem SA25PKFG, pokrývající rozsah zatížení od minimálního dynamického zatížení 5,70 kN do maximálního dynamického zatížení 68,0 kN, splňující požadavky na výběr různých modelů zařízení od miniaturních přesných zařízení po velké strojírenské stroje. Níže uvedená kompletní tabulka parametrů shromažďuje základní údaje o rozměrech (jednotka:mm), dynamické/statické jmenovité zatížení (jednotka:kN) a přibližnou hmotnost jednoho kusu (jednotka:kg) s úplnými konvenčními specifikacemi, které slouží jako přímá reference pro výpočet výběru modelu konstruktéra.
| č. dílu | d | d3 (vlákno) | B | C1 | d2 | h1 | l4 | L3 | a≈ | dyn.C(kN) | stat.C0(kN) | Hmotnost (kg≈) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SA5 PK | 5 | M5×0,8 | 8 | 6 | 19 | 33 | 42.5 | 20 | 12 | 5.70 | 6.00 | 0.014 |
| SA6 PK | 6 | M6 × 1,0 | 9 | 6.7 | 21 | 36 | 46.5 | 22 | 11 | 7.20 | 7.65 | 0.020 |
| SA8 PK | 8 | M8 × 1,25 | 12 | 9 | 25 | 42 | 54.5 | 25 | 12 | 11.6 | 12.9 | 0.038 |
| SA10PK | 10 | M10×1,5 | 14 | 11 | 29 | 48 | 62.5 | 29 | 12 | 14.5 | 18.0 | 0.055 |
| SA12 PK | 12 | M12×1,75 | 16 | 12 | 33 | 54 | 70.5 | 33 | 13 | 17.0 | 24.0 | 0.085 |
| SA14 PK | 14 | M14×2,0 | 19 | 14 | 37 | 60 | 78.5 | 36 | 14 | 24.0 | 31.0 | 0.140 |
| SA16 PK | 16 | M16×2,0 | 21 | 15 | 43 | 66 | 87.5 | 40 | 14 | 28.5 | 39.0 | 0.210 |
| SA18 PK | 18 | M18×2,5 | 23 | 17 | 47 | 72 | 95.5 | 44 | 14 | 42.5 | 47.5 | 0.280 |
| SA18 PKFG | 18 | M18×1,5 | 23 | 17 | 47 | 72 | 95.5 | 44 | 14 | 42.5 | 47.5 | 0.280 |
| SA20 PK | 20 | M20×2,5 | 25 | 18 | 51 | 78 | 103.5 | 47 | 14 | 42.5 | 57.0 | 0.380 |
| SA20 PKFG | 20 | M20×1,5 | 25 | 18 | 51 | 78 | 103.5 | 47 | 14 | 42.5 | 57.0 | 0.380 |
| SA22 PKFG | 22 | M22 × 1,5 | 28 | 20 | 55 | 84 | 111.5 | 50 | 15 | 57.0 | 68.0 | 0.480 |
| SA25 PKFG | 25 | M24×2,0 | 31 | 22 | 61 | 94 | 124.5 | 57 | 15 | 68.0 | 85.0 | 0.640 |
3.1 Referenční princip výběru zatížení
Hodnota dynamického zatížení se vztahuje k maximálnímu povolenému střídavému zatížení při dlouhodobém provozu vratného kývání, zatímco statické zatížení představuje mezní zatížení při statickém tlaku bez trvalé deformace nosné konstrukce. Když si zákazníci vybírají specifikace pro konstrukci zařízení, doporučuje se vyhradit si více než 30% bezpečnostní rezervu zatížení na základě skutečného pracovního špičkového zatížení, čímž se zabrání dlouhodobému provozu s přetížením urychlujícím předčasné otěr PTFE kompozitního obložení a zkracuje celkovou životnost kloubových součástí.
4. Pravidla přizpůsobení vlákna: Vysvětlení verze FG pro levou stranu, Fine Pitch
Standardní produkty řady SA-PK používají jako výchozí konfiguraci běžný hrubý metrický závit, ale spousta speciálního mechanického vybavení včetně mechanismu dvojitého zpětného kyvného spojení a přesného nastavení převodové struktury vyžaduje nestandardní transformaci závitu a výrobce nastavuje jednotná pravidla pro označování přípon pro rozlišení různých přizpůsobených variant závitů pro pohodlnou globální klasifikaci objednávek a řízení skladu. Dva hlavní směry přizpůsobené transformace jsou levý zpětný závit a závit s jemným stoupáním označený příponou FG, které se po letech akumulace trhu staly vyspělými standardizovanými přizpůsobenými možnostmi.
4.1 Vlastní specifikace levého závitu
Varianta s levostranným závitem přidává písmeno L jako příponu za původní číslo dílu, typický příklad označení SAL8PK znamená verzi s levým závitem na základě původní specifikace SA8PK, všechny parametry vnějšího rozměru pouzdra, koule a obložení zůstávají plně v souladu se standardním SA8PK kromě směru otáčení vnitřního a vnějšího závitu. Konce levostranných závitových tyčí se většinou používají ve spárované protilehlé sestavě táhla mechanismu řízení strojního vozidla, dvě skupiny konců levých a pravých závitových tyčí spolupracují na realizaci rychlého nastavení délky táhla bez demontáže kompletní spojovací sestavy, což výrazně zlepšuje účinnost ladění personálu poprodejní údržby během generální opravy zařízení.
4.2 Rozsah použití závitu FG s jemným stoupáním
Přípona FG představuje přizpůsobený model závitu s jemným stoupáním, jak je uvedeno v tabulce parametrů SA18 PKFG a SA20 PKFG, změna jádra spočívá v parametru stoupání závitu, zatímco všechny obrysové rozměry a údaje o zatížení zůstávají nezměněny oproti původní standardní specifikaci. Například standardní SA18PK odpovídá hrubému závitu M18×2,5, odpovídající varianta jemného stoupání SA18PKFG se změní na jemný závit M18×1,5; menší stoupání závitu přináší vyšší přesnost nastavení pro délku táhla, široce používané v přesných kalibračních zařízeních, numericky řízeném mikronastavovacím mechanismu obráběcího stroje a inteligentním automatizačním výrobním přípravku.
Kromě přizpůsobení závitu mohou zákazníci také navrhnout přizpůsobené požadavky na úpravu, jako je speciální limit vnějšího průměru, nestandardní limit úhlu výkyvu a přizpůsobený povrchový antikorozní nátěr, a továrna zajišťuje otevírání formy a zkušební výrobu podle konkrétního technického výkresu poskytnutého kupujícími. Většina zákaznických objednávek v malých sériích může dokončit dodávku vzorku do 7 až 12 pracovních dnů po technickém potvrzení, čímž je realizována flexibilní personalizovaná výroba, která splňuje požadavky na vývoj speciálních zařízení na trhu.
5. Hlavní scénáře průmyslové aplikace a praktické tipy pro instalaci
Po desetiletích propagace trhu a ověřování aplikací napříč globálními průmyslovými sektory,Bezúdržbové táhla SA-PKpokryla desítky průmyslových odvětví, od lehké přesné automatizace až po těžké těžební stroje, přičemž postupně nahradila konvenční konce tyčí mazané olejem ve více než 60 % projektů modernizace nových zařízení v Evropě, jihovýchodní Asii a Severní Americe. Každé navazující odvětví má odlišné charakteristiky pracovního prostředí a podmínky zatížení, které přímo určují výběr specifikace a způsob instalace ložisek ojnicových ložisek ve skutečné výrobě.
5.1 Rozdělení odvětví tří hlavních aplikací
Za prvé, automatizovaný zpracovatelský průmysl včetně přípravků pro automatizaci CNC, kloubu průmyslového robotického ramene a mechanismu nastavování napětí dopravníkové linky je největší spotřebitelskou oblastí malých a středních specifikací SA5PK~SA16PK. Tato zařízení běží nepřetržitě po dlouhou dobu ve vnitřních dílnách s konstantní teplotou s nízkou koncentrací prachu a středním střídavým zatížením, samomazná vlastnost eliminuje pravidelnou údržbu odstávek a pomáhá automatizované výrobní lince udržovat nepřerušovaný výrobní plán po celý rok. Mnoho domácích a zámořských výrobců automatizačních zařízení uvedlo tuto řadu jako standardní odpovídající součást sestavy inteligentního propojení nové generace, aby se později snížily náklady na provozní údržbu zařízení o více než 40 %.
Za druhé, oblast stavebních strojů a zemědělských strojů vybírá hlavně velké specifikace SA18PK~SA25PKFG pro táhlo řízení, kloubový kloub hydraulického válce a spojovací část závěsu nakladače, rypadla a velkého traktoru. Takové zařízení funguje celoročně venku a čelí písku, bahnu, dešťové vodě a drastickým výkyvům okolní teploty od minus 20 °C do více než 50 °C, pozinkovaný vnější plášť a samomazné obložení z PTFE společně odolávají vnější drsné erozi prostředí, čímž se vyhnete častému zablokování ložisek a selhání oděru způsobenému bahnem napadajícím vnitřní třecí pár. Na trhu údržby venkovských zemědělských strojů se mnoho opraváren rozhodlo upgradovat originální namazané konce tyčí na tento samomazný produkt, aby se samozřejmě snížila roční pracovní zátěž při poprodejní údržbě zemědělských vozidel.
Za třetí, nová energetická zařízení, zařízení na odprašování ochrany životního prostředí a převodový mechanismus kormidel malých lodí v oceánu přijímají přizpůsobenou variantu z nerezové oceli pro přizpůsobení pracovnímu prostředí vysoké vlhkosti, solné mlhy a korozivních plynů, celková konfigurace z nerezové oceli 316 zcela zabraňuje selhání rzi v dlouhodobé vlhké a korozivní atmosféře, čímž se výrazně prodlužuje cyklus výměny náhradních dílů zařízení.
Základní praktické tipy pro instalaci
- Před zašroubováním závitu na konci tyče zcela očistěte vnitřní závit příslušného otvoru pro táhlo, abyste zabránili poškrábání povrchu závitu kovovým šrotem během montáže
- Kontrolujte šroubovací moment v rozumném rozsahu podle specifikace závitu, nadměrný utahovací moment zdeformuje vnější pouzdro a poškodí vnitřní PTFE obložení
- Vyhraďte si 3~5 stupňů volného výkyvu na kloubovém spoji po instalaci, aby se zabránilo zaseknutému selhání způsobenému superpozicí rozměrových tolerancí při instalaci
6. Často kladené otázky od globálních nákupčích strojů (modul FAQ)
Globální inženýři nákupu a návrháři zařízení vždy během dotazování předkládají podobné otázky týkající se životnosti, přizpůsobení, nákladů a výběru alternativ a níže shrnujeme otázky týkající se vysokofrekvenčního poradenství seřazené podle objemu dotazů na trh, což čtenářům pomáhá rychle vyřešit běžné pochybnosti týkající seBezúdržbové táhla SA-PKbez opakované komunikace s dodavateli.
7. Poradenství při výběru dodavatele a návrhy referenčních návrhů pro finální nákup
Když globální mechanici nákupčí vyberou kooperativní výrobce pro hromadné nákupyBezúdržbové táhla SA-PK, je nutné komplexně zkontrolovat čtyři základní ukazatele, včetně standardu kontroly surovin, výrobní kapacity povrchové úpravy, zařízení na testování zátěže hotového výrobku a schopnosti poprodejní technické podpory, aby se zabránilo nákupu levných podřadných produktů s nekvalitní surovinou, která přináší obrovské skryté problémy dlouhodobému stabilnímu provozu kompletního zařízení.
7.1 Klíčové kontrolní standardy pro audit výrobce
Za prvé, upřednostněte výrobce s kompletní vlastní výrobní dílnou včetně zpracování kování/soustružení, povrchové úpravy galvanickým pokovováním a laboratoře pro testování zátěže hotových výrobků; takoví dodavatelé integrované výroby mohou nezávisle kontrolovat kvalitu každé výrobní linky a účinně se vyhnout outsourcingovému zpracování vedoucímu k nestabilnímu kolísání kvality šarží hotových ložisek. Mnoho malých obchodních společností bez výrobní dílny odebírá produkty z rozptýlených malých dílen, které nejsou schopny sjednotit surovinovou normu a technické parametry, často způsobují nekonzistentní kvalitu různých dodacích šarží.
Za druhé, požadujte od dodavatelů, aby před formální hromadnou objednávkou poskytli zprávu o zátěžové zkoušce třetí strany a osvědčení o kontrole surovin, kvalifikovaní výrobci mohou vydat odpovídající dokument o certifikaci materiálu odpovídající dávkovému dodávce zboží, aby byla zaručena shoda produktu s mezinárodní průmyslovou normou pro ložiska na čepu. U zámořských zákazníků dovážejících na trhy EU a Severní Ameriky ověřte, zda produkty splňují místní normy ochrany životního prostředí, abyste se vyhnuli riziku zadržení při celním odbavení způsobeném nekvalifikovanou kompozicí pro galvanické pokovování povrchu.
Za třetí, potvrďte politiku poprodejní technické podpory, včetně přizpůsobeného cyklu odezvy na úpravu výkresu, nařízení o výměně vadných produktů a zámořského kanálu technické konzultace po prodeji. Vynikající výrobci poskytují bezplatnou konzultační službu technických parametrů pro návrháře zařízení během fáze výběru modelu před objednávkou, což zákazníkům pomáhá dokončit přesný výpočet přizpůsobení specifikací, aby se snížily ztráty při nákupu nesprávného modelu.
