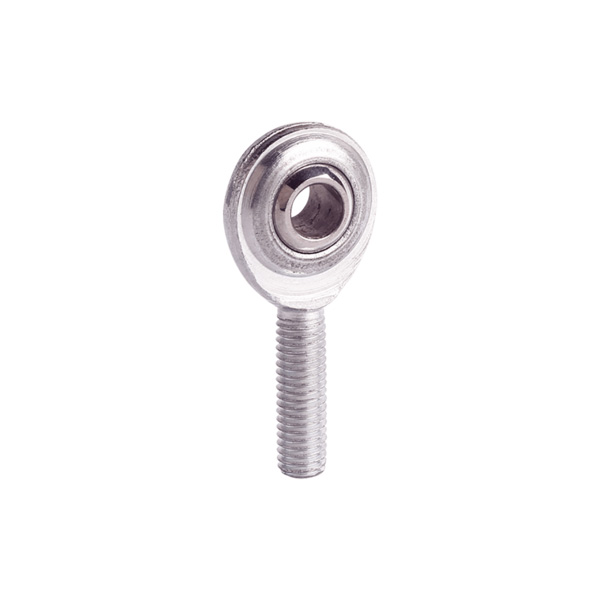

Bezúdržbové kloubové hlavice SA-PK
Dongzhou je profesionální čínský výrobce a dodavatel bezúdržbových koncovek tyčí SA-PK. Bezúdržbové zasouvací konce s tělem nalisovaným kolem vnitřního kroužku, se strukturou ocel na kompozitní materiál PTFE. S velkou nosností, snadnou montáží a demontáží a zjednodušením mechanismu.
Odeslat dotaz
Popis výrobku
Bezúdržbové kloubové hlavice řady SA-PK jsou navrženy tak, aby byly bezúdržbové, snižují potřebu pravidelného mazání a údržby, snižují náklady na údržbu a čas. A je vyroben z vysoce kvalitních materiálů, má vysokou odolnost proti opotřebení a může pracovat stabilně po dlouhou dobu v náročných pracovních prostředích.
|
č. dílu |
Rozměry |
Nosnost |
Hmotnost |
|||||||||
|
|
d |
d3 6g |
B |
C1 |
d2 |
h1 |
l4 |
L3 mm |
a ≈ |
osoba C |
stat. C0 |
kg ≈ |
|
SA5 PK |
5 |
M5X0,8 |
8 |
6 |
19 |
33 |
42.5 |
20 |
12 |
5.70 |
6.00 |
0.014 |
|
SA6 PK |
6 |
M6X1.0 |
9 |
6.7 |
21 |
36 |
46.5 |
22 |
11 |
7.20 |
7.65 |
0.020 |
|
SA8 PK |
8 |
M8X1,25 |
12 |
9 |
25 |
42 |
54.5 |
25 |
12 |
11.6 |
12.9 |
0.038 |
|
SA10PK |
10 |
M10X1,5 |
14 |
11 |
29 |
48 |
62.5 |
29 |
12 |
14.5 |
18.0 |
0.055 |
|
SA12 PK |
12 |
M12X1,75 |
16 |
12 |
33 |
54 |
70.5 |
33 |
13 |
17.0 |
24.0 |
0.085 |
|
SA14 PK |
14 |
M14X2.0 |
19 |
14 |
37 |
60 |
78.5 |
36 |
14 |
24.0 |
31.0 |
0.140 |
|
SA16 PK |
16 |
M16X2.0 |
21 |
15 |
43 |
66 |
87.5 |
40 |
14 |
28.5 |
39.0 |
0.210 |
|
SA18 PK |
18 |
M18X2,5 |
23 |
17 |
47 |
72 |
95.5 |
44 |
14 |
42.5 |
47.5 |
0.280 |
|
SA18 PKFG |
18 |
M18X1,5 |
23 |
17 |
47 |
72 |
95.5 |
44 |
14 |
42.5 |
47.5 |
0.280 |
|
SA20 PK |
20 |
M20X2,5 |
25 |
18 |
51 |
78 |
103.5 |
47 |
14 |
42.5 |
57.0 |
0.380 |
|
SA20 PKFG |
20 |
M20X1,5 |
25 |
18 |
51 |
78 |
103.5 |
47 |
14 |
42.5 |
57.0 |
0.380 |
|
SA22 PKFG |
22 |
M22X1,5 |
28 |
20 |
55 |
84 |
111.5 |
50 |
15 |
57.0 |
68.0 |
0.480 |
|
SA25 PKFG |
25 |
M24X2.0 |
31 |
22 |
61 |
94 |
124.5 |
57 |
15 |
68.0 |
85.0 |
0.640 |
- Tělo tyče nalisované kolem vnitřního kroužku.
- Vnější drážka lemovaná kompozitním materiálem PTFE.
- Pro levý závit přidejte příponu „L“, např. SAL 8PK.
- Pro závit s jemným stoupáním prosím přidejte příponu "FG", např. SA8 PKFG.
- Obecně s kovací částí, volitelná je také otočná část.
Materiál a povrchová úprava:
- Tělo: středně uhlíková ocel 45, zinkování; Ocelová kulička: ložisková ocel GCr15 bez chromování; s PTFE;
- Těleso: nerezová ocel 304, nerezová ocel 303 nebo nerezová ocel 316 je volitelná s povrchovou pasivací.
Ocelová kulička: alternativní ložisková ocel GCr15 s tvrdým chromováním nebo nerezová ocel 440C.
