Úhlové spoje DIN71802

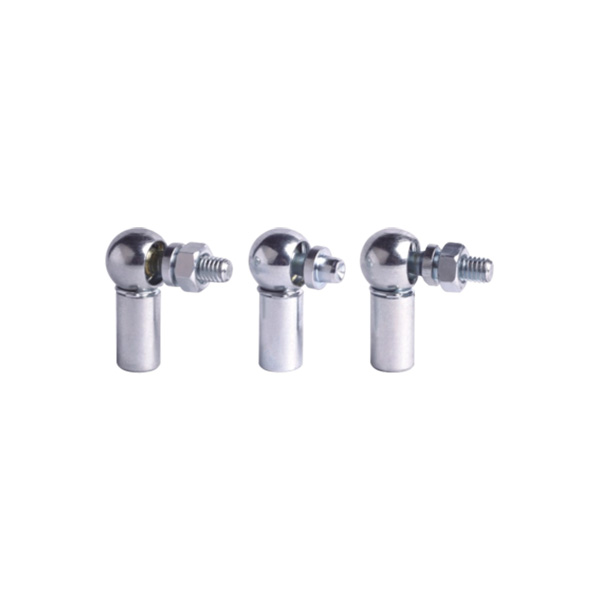

Úhlové klouby DIN71802 z Číny Dongzhou jsou naše standardní kulové klouby vhodné pro lehké až střední průmyslové/mechanické zatížení vyžadující hladký chod a dobrou odolnost proti opotřebení. Těsnící víčko a matice jsou volitelnou možností, jak požadujete.
Odeslat dotaz
Popis výrobku
Úhlové spoje DIN71802 jsou mechanický prvek používaný pro spojení a přenos točivého momentu. Jeho design splňuje požadavky Mezinárodní organizace pro standardizaci a zajišťuje globální zaměnitelnost a kompatibilitu. Výrobek se skládá z kulové hlavy, kulového sedla a kulové rukojeti. Kulová hlava je obvykle závitová a lze ji připojit k sedlu koule, zatímco kulová rukojeť slouží k fixaci polohy kulové hlavy a sedla koule.
|
Rozměry |
Hmotnost Kg/1000 kusů pro typ |
|||||||||
|
d1 h9 |
d2 |
l2 0,3 |
l3 0,3 |
e min. |
d5 h11 |
l1 0,2 |
a 0,3 |
SW h14 |
A a AS C a CS |
B a BS |
|
8 |
M 5 |
10.2 |
9 |
10.2 |
5 |
4.0 7.5 |
22 |
7 |
15.20 |
12.85 13.35 |
|
10 |
M 6 |
12.5 |
11 |
11.5 |
6 |
4.5 8.0 |
25 |
8 |
25.20 |
21.30 22.00 |
|
13 |
M 8 |
16.5 |
13 |
14.0 |
8 |
5.0 10 |
30 |
11 |
53.10 |
43.10 45.00 |
|
16 |
M 10 M 12 |
20.0 |
16 |
15.5 |
10 |
6.0 13 |
35 |
13 |
103.8 |
82.30 86.60 |
|
19 |
M 14X1,5 M 14X2 M 16 |
28.0 |
20 |
21.5 |
14 |
12 18 |
45 |
16 |
220.9 |
181.0 188.7 |
1)Typ A、B、C bez bezpečnostní spony na kulové objímce；
Typ AS、BS、CS s bezpečnostní sponou na kulové objímce.
2) Kulový čep typu C, CS s plochou pro klíč.
3) Alternativní levý závit pro kulovou hlavici.
4) Kulová hlavice s nebo bez povrchu klíče nebo šestihranného povrchu podle potřeby.
5) Kulový čep s nebo bez těsnícího uzávěru podle potřeby.
6) Kulový čep s nebo bez matice podle potřeby.
Materiál a povrchová úprava:
1)Kulový čep: středně uhlíková ocel 45;Kulový čep: nízkouhlíková ocel Q235A; Pojistný kroužek a pojistná spona:pružinová ocel.Pozinkování.
2)Alternativa nerez 304, nerez 303 nebo nerez 316. Povrchová pasivace.
