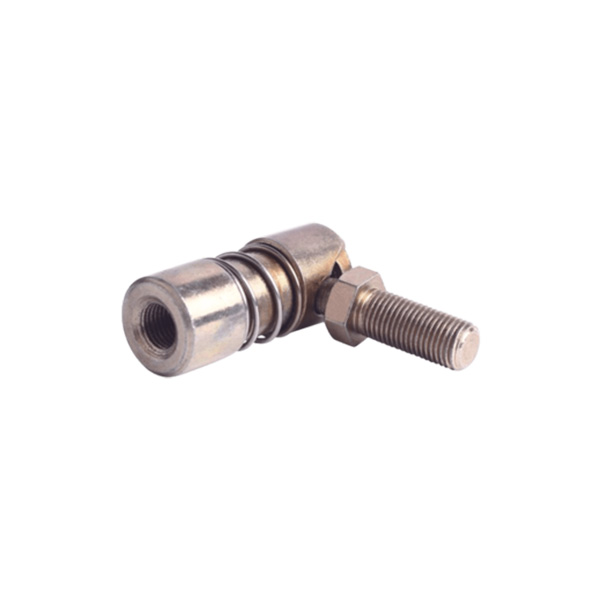

Kulové klouby QI

Kulové klouby QI jsou naše rychle odpojitelné kulové klouby používané v aplikacích, kde je třeba snadno odpojit pouzdro od kulového čepu. Toho je dosaženo zatažením odpruženého vnějšího pouzdra zpět. K dispozici jsou imperiální a metrické velikosti a závity. Speciály: Speciální velikosti a konfigurace jsou k dispozici v objemu.

Odeslat dotaz

Popis výrobku

Část č.	Rozměry												Min. Tahový test	Min. Stříhat
	D₁	D₂	A	C	F	G	J	L	M	N	P	S	lb	lb
Ql 187	10-32-2B	10-32-2A	.125	.063	.4375	.4375	.3125	.4375	1.094	.9063	.4375	0,250	430	500
QI250	1/4-28-2B	1/4-28-2A	.125	.063	0,4690	0,5620	0,3750	0,5620	1.250	0,9690	.610	0,350	560	500
Ql 312	5/16-24-2B	5/16-24-2A	.156	.094	.5310	0,6870	0,4370	0,6250	1.453	1.1250	.630	.438	1000	1500
Ql 375	3/8-24-2B	3/8-24-2A	.187	.094	0,6870	0,8750	0,5000	0,7500	1.750	1.3750	.812	0,470	1580	2400
Ql 500	1/2-20-2B	1/2-20-2A	0,250	.094	0,8750	1.125	0,6250	1.000	2.530	2.0300	1.000	0,570	2400	2700

1)Alternativní levý závit pro kulovou hlavici.

2) Naplněno mazivem tak, aby se kroužilo hbitě bez jakéhokoli bloku.3) Pokud není uvedeno jinak, všechny rozměry jsou v palcích.

Materiál a povrchová úprava:

1) Kulová hlavice: nízkouhlíková ocel Q235A; Kulový čep: středně uhlíková ocel 45; Plášť: uhlíková ocel 20. zinkování. Pružina: nerezová ocel 304.

2) Kulová hlavice a kulový čep: alternativní nerezová ocel 304, nerezová ocel 303 nebo nerezová ocel 316. Povrchová pasivace.

3) Kulová hlavice a kulový čep: alternativní hliník 6061 s úpravou anodickou oxidací.

Ningbo Dongzhou Transmission Co., Ltd je dobře vybavena více než 300 všemi druhy přesných obráběcích zařízení a profesionálních testovacích přístrojů. Ningbo Dongzhou Transmission Co., ltd je předním výrobcem kulových kloubů QI a dodavatelů kulových kloubů QI, kteří se specializují na výrobu mechanických náhradních dílů, dílů zemědělských strojů a automobilových dílů, jako jsou vidlice, šrouby, spony, kloubové hlavy, radiální sférická kluzná ložiska, kulové klouby a tak dále. Nestandardní produkty mohou být navrženy a uvedeny do výroby podle vzorků nebo výkresů. Továrně vyráběné kulové klouby QI jsou vítány na domácích i zahraničních trzích, jako je USA, Evropa, Střední východ, jihovýchodní Asie atd. Tyto produkty také velkoobchodně prodáváme po celém světě.
