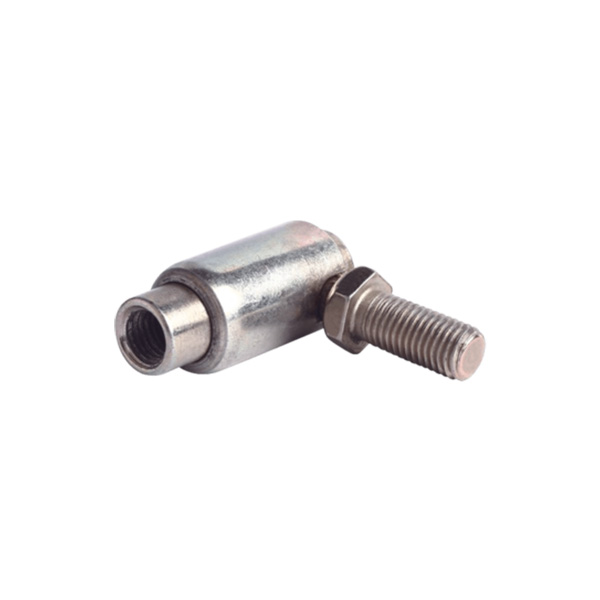

Kulové klouby QD

Kulové klouby QD je náš čtyřdílný rozsah rychlého uvolnění, pružinových kulových kloubů. K dispozici v obou Velikost metrického a imperiálního vlákna. Ideální pro těžké podmínky opotřebení a jsou odolné vůči vibracím a vysokému zatížení.

Odeslat dotaz

Popis výrobku

č. dílu	Rozměry											Min. Tahový test	Min. Stříhat
	D₁	D₂	A	C	F	G	J	L	M	N	P	lb	lb
QD187	10-32-2B	10-32-2A	.125	.063	.438	.438	.312	.438	1.094	.906	.438	430	650
250 QD	1/4-28-2B	1/4-28-2A	.125	.063	.469	.562	.375	.562	1.250	0,969	.531	950	800
QD312	5/16-24-2B	5/16-24-2A	.156	.094	.531	.687	.437	.625	1.453	1.125	.605	1000	1000
QD375	3/8-24-2B	3/8-24-2A	.187	.094	.687	.875	0,500	0,750	1.750	1.375	.812	1250	1250
500 QD	1/2-20-2B	1/2-20-2A	0,250	.094	.875	1.125	.625	1.000	2.530	2.030	1.000	1900	2000

1)Alternativní levý závit pro kulovou hlavici.

2) Naplněný lubrikantem tak, aby kroužil svižně bez jakéhokoli bloku.

3) Pokud není uvedeno jinak, všechny rozměry jsou v palcích.

Materiál a povrchová úprava:

1) Kulová hlavice: nízkouhlíková ocel Q235A; Kulový čep: středně uhlíková ocel 45; Plášť: nízkouhlíková ocel 20. zinkování. Pružina: nerezová ocel 304.

2) Kulová hlavice a kulový čep: alternativní nerezová ocel 304, nerezová ocel 303 nebo nerezová ocel 316. Povrchová pasivace.

3) Kulová hlavice a kulový čep: alternativní hliník 6061 s úpravou anodickou oxidací.

Ningbo Dongzhou Transmission Co., Ltd je dobře vybavena více než 300 všemi druhy přesných obráběcích zařízení a profesionálních testovacích přístrojů. Ningbo Dongzhou Transmission Co., ltd je předním výrobcem kulových kloubů QD a dodavatelů kulových kloubů QD, kteří se specializují na výrobu mechanických náhradních dílů, součástí zemědělských strojů a automobilových dílů, jako jsou vidlice, šrouby, spony, kloubové hlavy, radiální sférická kluzná ložiska, kulové klouby a tak dále. Nestandardní produkty mohou být navrženy a uvedeny do výroby podle vzorků nebo výkresů. Továrně vyráběné kulové klouby QD jsou vítány na domácích i zahraničních trzích, jako je USA, Evropa, Střední východ, jihovýchodní Asie atd. Tyto produkty také velkoobchodně prodáváme po celém světě.
