Kulové klouby PI

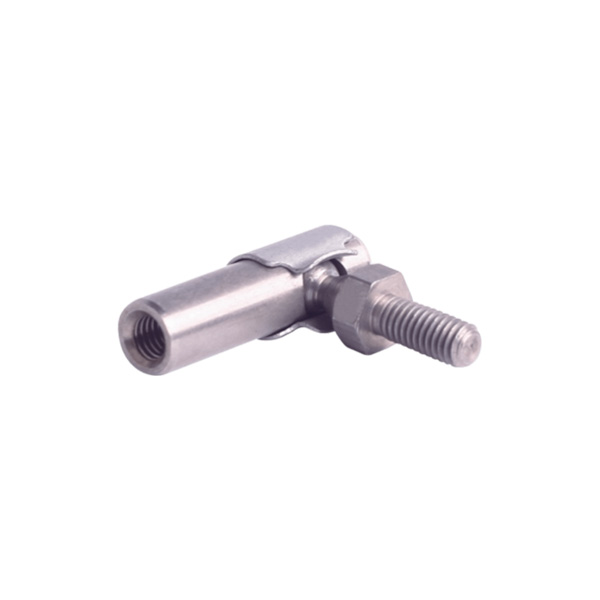

Kulové klouby PI od dodavatele Dongzhou jsou 3dílné kulové klouby s rychlým uvolněním, vhodné pro aplikace s lehkým průmyslovým/mechanickým zatížením vyžadující dobrou odolnost proti opotřebení.
K dispozici ve velikostech imperiálních závitů. Během instalace se snadno odpojí nebo znovu sestaví.
Nízká hmotnost vhodná pro automatické, lehké zemědělské stroje
K dispozici ve velikostech imperiálních závitů. Během instalace se snadno odpojí nebo znovu sestaví.
Nízká hmotnost vhodná pro automatické, lehké zemědělské stroje
Odeslat dotaz
Popis výrobku
Kulové klouby PI jsou důležitou součástí mechanických konektorů. Mají schopnost se otáčet a houpat a jsou široce používány v automobilech, letectví, průmyslových strojích a dalších oborech. Nestandardní produkty mohou být navrženy a uvedeny do výroby podle vzorků nebo výkresů. Tyto produkty také prodáváme po celém světě.
|
č. dílu |
Rozměry |
||||||||
|
|
D1 |
D2 |
F |
G |
J |
L |
M |
N |
P |
|
PI-3-3 |
10-32-2B |
10-32-2A |
.438 |
.438 |
.3125 |
.3125 |
1.156 |
.875 |
.484 |
|
PI-3-4 |
10-32-2B |
1/4-28-2A |
.438 |
.563 |
.3125 |
.3125 |
1.156 |
.875 |
.484 |
|
PI-4-3 |
1/4-28-2B |
10-32-2A |
.438 |
.438 |
.3125 |
.3125 |
1.250 |
0,969 |
.531 |
|
PI-4-4 |
1/4-28-2B |
1/4-28-2 A |
.438 |
.563 |
.3125 |
.3125 |
1.250 |
0,969 |
.531 |
|
PI-4L-4L |
1/4-28-2B |
1/4-28-2A |
.562 |
0,500 |
.3125 |
0,3400 |
1.750 |
1.500 |
1.120 |
1) Alternativní levý závit pro kulovou hlavici.
2) Naplněné lubrikantem tak, aby kroužilo svižně bez jakéhokoli bloku.
3) Pokud není uvedeno jinak, všechny rozměry jsou v palcích.
Materiál a povrchová úprava:
1)Kulové pouzdro: nízkouhlíková ocel Q235A, zinkování. Alternativa nerez 304, nerez 303 nebo nerez 316 s povrchovou pasivací.
2) Kulový čep: nízkouhlíková ocel Q235A, zinkování. Alternativa nerez 304, nerez 303 nebo nerez 316 s povrchovou pasivací.
3) Příchytka: pružinová ocel. Pozinkování nebo dacromet.
Hot Tags: Kulové klouby PI, Čína, výrobce, dodavatel, továrna, přizpůsobené, skladem
