Výběr vidlice a čepu tyče pneumatického válce jako jednoho kloubu

Pravidlo výběru:určete vidlici jako rozhraní sestavy, nikoli jednu položku katalogu. Potvrďte závit tyče, mezeru vidlice, vývrt čepu, šířku spojovacího oka, délku čepu a drážku, způsob uchycení, zatížení a dostupný výkyv. Standardní reference zužuje geometrii; nedokazuje to, že je vhodný celý spoj.

TheDongzhou vidlice, klipy a kolíky rozsahobsahuje několik stylů připojení. Tato stránka se zabývá užší otázkou: jak do sebe vlastně zapadají díly na jednom čepovém spojení?

ISO 8140 je norma montážních rozměrů, nikoli úplné schválení součásti

ISO 8140:2018, jak byla zveřejněna nizozemským normalizačním orgánem NEN, specifikuje montážní rozměry potřebné pro zaměnitelnost třmenů pneumatických válců. Rozsah zahrnuje řadu válců s tlakem 1 000 kPa, přičemž mezi zamýšleným použitím jsou lahve vyrobené podle ISO 6432 a ISO 15552, přičemž umožňují další aplikace.

Na tom rozsahu záleží. Neříká kupujícímu, že jakékoli dvě vidlice M12 mají stejné stoupání závitu nebo že je schválena konkrétní kombinace kolíku a spony. Rovněž nenahrazuje aktuální výkres a pevnostní kontrolu pro materiál a přesnou velikost nabízeného Dongzhou.NEN-ISO 15552:2018pokrývá základní, montážní a doplňkové rozměry definované série pneumatických válců s odnímatelnou montáží, opět řeší zaměnitelnost spíše než každé zatížení aplikace.

Naší pracovní pozicí pro posouzení výkresu je použít standard jako výchozí obálku. Nákupní výkres musí stále uzavírat rozhraní, která standardní titul nemůže: stoupání závitu a ruka, tloušťka oka, pracovní délka čepu, drážka a držák, povrchová úprava a povolené provozní zatížení.

První past: závit pasuje na papír, ale stoupání se liší

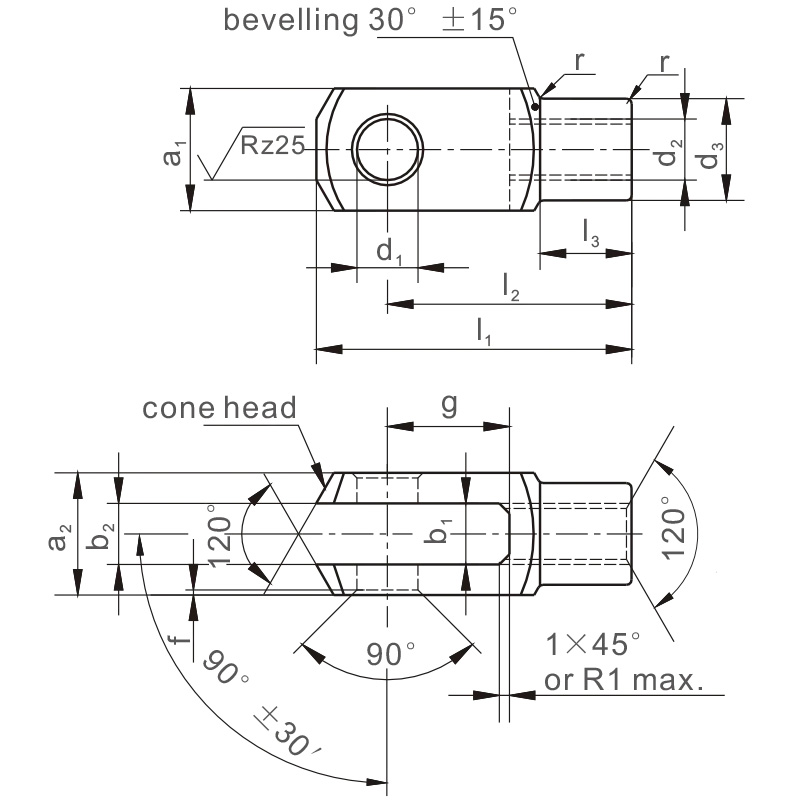

TheTabulka produktů Dongzhou FKobsahuje varianty s normálním i jemným stoupáním pod stejnou jmenovitou velikostí vidlice. Níže uvedené příklady pocházejí přímo z této tabulky; nejsou univerzálním rozvrhem vláken ISO.

Stránka produktu také definuje LH jako levou stranu a FGLH jako levou stranu s jemným stoupáním. Do objednávky uveďte úplnou příponu; nepředpokládejte, že závit tyče je pravý.

Druhá volba vidlice mění způsob, jakým se připojuje k prutu. Seznamy DongzhouFT vidlice s vnějším závitemodděleně od řady vnitřních závitů FK. Před porovnáním délek nebo objednáním čepu určete pohlaví závitu na konci tyče.

Poté zkontrolujte vidličku, oko a špendlík jako stoh

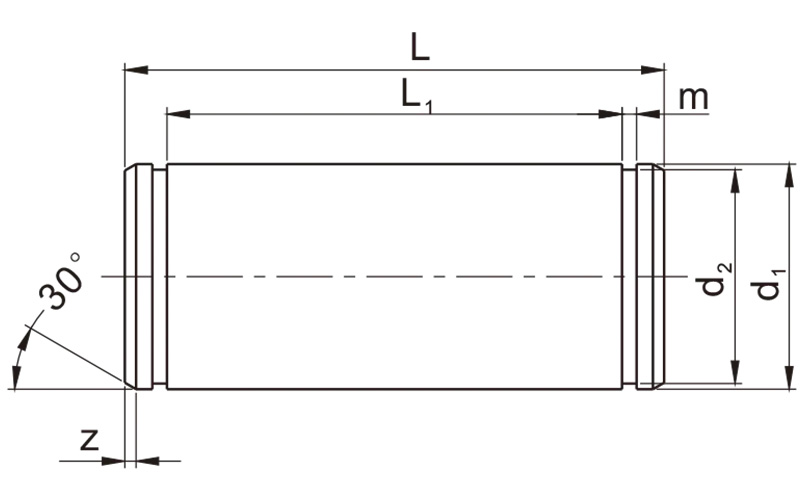

Samotný průměr kolíku nedokáže určit vhodný kolík. ThePF stránka čepu vidlicemá pole pro jmenovitý průměr čepu, délku, zmenšený průměr drážky a rozměry související s drážkou. To je správná úroveň podrobností pro zadávání zakázek. Čep může procházet oběma otvory, ale nezanechávat žádnou použitelnou drážku mimo vidlici, nebo může vyčnívat příliš daleko do sousedního pohybu.

Přečtěte si špendlík zvenčí dovnitř

Začněte u drážky držáku a vnějšího čela vidlice, poté zkontrolujte první nohu vidlice, oko, druhou nohu vidlice a opačný konec čepu. Tento směr kontroly ukazuje, že krátký kolík nebo nesprávně umístěná drážka jsou zřejmé již před výrobou.

Například řada PF6 označuje nominální kolík 6 mm a uvedenou délku 17,0 mm. To stále nestačí ke schválení spoje: vzdálenost vidlice, šířka oka a poloha drážky musí být zkontrolovány na stejném výkresu.

Během revize výkresu bychom zkontrolovali čtyři rozhraní: otvor mezi kolíkem a vidlicí, otvor mezi kolíkem a okem, šířka oka a mezera mezi vidlicí a umístění držáku za vidlicí. Kloub se musí otáčet v požadované rovině, aniž by oko drhlo nohu vidlice nebo blízkou konzolu. Nezveřejňujeme univerzální boční vůli ani číslo uložení čepu, protože správná hodnota závisí na schváleném výkresu, zatížení a uložení.

Samotný katalog ukazuje, proč retence potřebuje řízené kreslení

Dongzhou nabízí několik retenčních tras. TheStránka PM-Kpopisuje ručně snímatelné metrické bezpečnostní spony pro FK spoje a nazývá je alternativou k PM-S. TheStránka PM-Sříká, že jeho spony jsou pro FK a FT klouby s vidlicovými čepy PM. TheStránka PM-Eříká, že jeho pojistný kroužek DIN 471 se používá s kolíky vidlice PF. TheStránka PM-Fpopisuje přídržnou podložku DIN 6799 pro šroub PM.

Na rozdílu záleží, protože držák je součástí dráhy axiálního zatížení. Může se zdát, že klip pasuje na hřídel, zatímco průměr drážky, šířka nebo vzdálenost od vidlice je nesprávná. Pokud je zvolená trasa skládací pružinový kolík spíše než samostatný PF kolík a klip, Dongzhou'sStránka řady CLuvádí explicitní partnery FK, jako je CL 6X12 pro FK 6X12. To je jiná volba sestavy a jako taková by měla být nazývána.

Jak vypadá objednávka vidlice připravené na kreslení

Stránka Dongzhou ukazuje sestavené alternativy, včetně anVidlice FK/FT, čep a spona PM-Ks příkladem kódu FK6×12-ASSY/03 a avidlice se sklopnou pružinoupříklad FK6×12-ASSY/01. Tyto příklady potvrzují, že zadržený spoj lze objednat jako sestavu. Neprokazují, že uvolněná spona z jiné trasy je zaměnitelná.

Jeden kód je užitečný; jedna kresba je lepší

Kód sestavy snižuje nejednoznačnost pouze tehdy, když výkres s kontrolou revize přesně uvádí, která vidlice, čep nebo šroub, spona a povrchová úprava jsou dodány. Pro náhradní nebo vlastní verzi požádejte o stejný detail, místo abyste se spoléhali na fotografii.

1. Identifikujte tyč.Uveďte model válce, pokud je k dispozici, ale také napište úplné označení vnějšího nebo vnitřního závitu, stoupání, ruční a použitelné zapojení.
2. Definujte vidličku a oko.Uveďte rodinu FK nebo FT, mezeru vidlice, velikost otvoru, vrtání a šířku protilehlého oka a rovinu a rozsah otáčení.
3. Definujte pin.Zadejte průměr, pracovní délku, tvar hlavy nebo konce, polohu drážky a materiál. Do poznámky k použití zahrňte tlačné a tažné síly a jakýkoli koncový ráz.
4. Zavřete volbu uchování.Použijte schválené označení klipu nebo pojistného kroužku z aktuálního kontrolovaného výkresu, zejména tam, kde veřejné stránky nesouhlasí.
5. Nastavte kontrolní body.Identifikujte rozměry, které je třeba zkontrolovat na dodané sestavě, plus volné otáčení a pozitivní axiální retenci po instalaci.

Naším praktickým doporučením je zaslat montážní sekci s RFQ, i když požadujete standardní díl. Dongzhou uvádí, že dokáže vyrobit nestandardní díly z výkresů nebo vzorků, ale vzorek sám o sobě nemůže odhalit zamýšlené tolerance, třídu závitu, stav materiálu nebo povolené zatížení. Tyto detaily patří do schváleného výkresu.
