Vztah mezi soudečkovými a obyčejnými ložisky

Ložiska jsou klíčovou součástí moderních mechanických zařízení. Jejich primární funkcí je podpora rotujících částí, snížení tření při pohybu a zajištění přesnosti otáčení. Existuje široká škála typů ložisek, rozdělených do kategorií podle struktury, provozního režimu a výrobních materiálů. Kloubová ložiska však mají jednodušší konstrukci než valivá ložiska, primárně sestávající z vnitřního kroužku s vnějším kulovým povrchem a vnějšího kroužku s vnitřním kulovým povrchem. Typy soudečkových ložisek jsou také méně složité než valivá ložiska, primárně jsou kategorizována podle směru zatížení nebo jmenovitého kontaktního úhlu. Existují tedy nějaké rozdíly v instalaci mezi ložisky a kloubovými kluznými ložisky?

Kloubová ložiskajsou speciálním typem kluzných ložisek. Jejich konstrukce je jednodušší než u valivých ložisek, primárně sestává z vnitřního kroužku s vnější kulovou plochou a vnějšího kroužku s vnitřní kulovou plochou. Odolají velkému zatížení a podle typu a konstrukce vydrží radiální zatížení, axiální zatížení nebo kombinované radiální a axiální zatížení. Kloubová ložiska se obecně používají pro nízkorychlostní oscilační pohyb. Protože jejich kluzné plochy jsou kulové, mohou se také naklánět v určitém rozsahu. Mohou také správně fungovat i při značném nesouososti mezi hřídelí ložiska a vývrtem pouzdra ložiska.

1. Způsoby instalace ložisek:

Studená instalace:Ložiskaby měl být instalován na suchém, bezprašném místě, daleko od zařízení, které vytváří kovové třísky a prach. Pokud je nutná instalace ve složitém prostředí, měla by být kontaminace minimalizována. V závislosti na typu a velikosti ložiska by měly být použity mechanické, topné nebo hydraulické metody. Při instalaci malých ložisek s méně těsným uložením lze použít pouzdro k jemnému zatlučení pouzdra na místo. Příklepy by měly být aplikovány rovnoměrně na ložiskové kroužky, aby se zabránilo naklánění nebo zkosení. Většina ložisek je instalována metodou lisovaného uložení. Pokud mají být vnitřní a vnější kroužky ložiska instalovány současně na hřídeli a ve skříni, tlak působící na oba kroužky musí být stejný a musí být vyrovnán s kontaktní plochou montážního nástroje.

Instalace za tepla: Větší ložiska nelze obecně instalovat bez zahřátí ložiska nebo pouzdra, protože síla potřebná pro instalaci se zvyšuje s velikostí. Teplotní rozdíl mezi ložiskovými kroužky a hřídelí nebo skříní potřebný pro instalaci za tepla závisí především na uložení s přesahem a průměru uložení ložiska. Otevřená ložiska by se neměla zahřívat na teploty přesahující 120°C. Zahřívání ložisek s těsněním a štíty na teploty nad 80°C se nedoporučuje (zajistěte, aby teplota nepřekročila povolenou teplotu těsnění a maziva). Při zahřívání ložisek zajistěte rovnoměrné zahřívání a zabraňte místnímu přehřátí.

II. Způsoby instalace kulových kluzných ložisek:

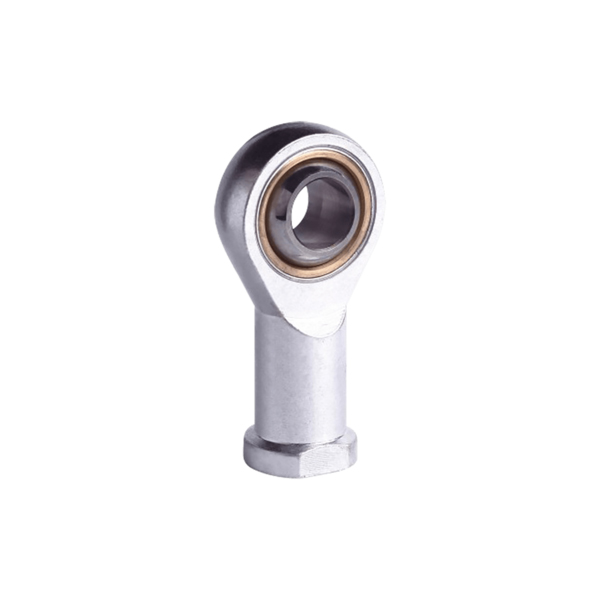

Pro dosažení maximální životnosti a zabránění předčasnému selhání kloubových ložisek a kloubových konců je nezbytná správná instalace a čistota.

① Ložiska a čepy tyčí by měly být vyjmuty z obalu bezprostředně před instalací, aby se zabránilo kontaminaci. Součásti ložisek, které se mohly kontaminovat nesprávnou manipulací nebo poškozeným obalem, otřete čistým hadříkem. Kluzné kontaktní plochy kloubových ložisek musí být přizpůsobeny, aby se zajistilo optimální tření a opotřebení. Proto jakákoliv úprava kluzných kontaktních ploch může zkrátit životnost ložiska. To zahrnuje čištění kluzných kontaktních ploch nebo jejich vystavení rozpouštědlům, detergentům, olejům nebo podobným médiím.

② Všechny související součásti musí být čisté a bez otřepů. Před zahájením procesu instalace také nezapomeňte zkontrolovat rozměry příslušných součástí. Kloubová ložiska: Při montáži kloubových ložisek s dělenými nebo dělenými vnějšími kroužky zajistěte, aby klouby byly umístěny pod úhlem 90° ke směru zatížení. V opačném případě se zkrátí životnost.

Následuje srovnání parametrů standardních ložisek a kloubových ložisek.
